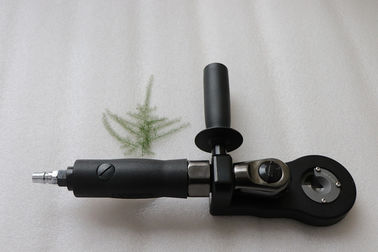

วัสดุอิเล็กโทรดสำหรับการเชื่อมแบบจุดอัดอากาศ, เครื่องแต่งตัวปลายลมเบา
คุณสมบัติหลัก
1) ขนาดเล็ก น้ำหนักเบา และใช้งานง่าย
2) ต้องการอากาศอัดเท่านั้น
3) ต้นทุนต่ำ ความเร็วสูง ประสิทธิภาพที่เชื่อถือได้
4) รองรับอิเล็กโทรดเชื่อมรูปทรงต่างๆ
5) ง่ายต่อการเปลี่ยนเครื่องตัดและที่จับ
| รายการ | Ratchet Tip Dresser |
| ยี่ห้อ | บลูม |
| เส้นผ่าศูนย์กลางอิเล็กโทรด | φ8mm-φ19mm |
| แอปพลิเคชัน | จุดเชื่อม |
| พิมพ์ | ประเภทมือถือ |
Dressing อิเล็กโทรดกับเคล็ดลับใหม่
ทิปอิเล็กโทรดที่สึกหรอทำให้เกิดรอยเชื่อมที่ไม่ดีหรือไม่มีรอยเชื่อมเลย ทำให้ทั้งคุณภาพและผลผลิตลดลงวิธีแก้ปัญหาที่เป็นไปได้สองวิธีสำหรับทิปที่สึกคือ (1) แทนที่ด้วยทิปใหม่ หรือ (2) ปรับสภาพทิปที่มีอยู่บนเครื่องกลึง แท่นเจาะ หรือด้วยเครื่องแต่งตัวอิเล็กโทรดแบบพกพาการเปลี่ยนทิปเป็นทางเลือกที่สิ้นเปลืองและเสียเวลาเคล็ดลับในการปรับสภาพอุปกรณ์มาตรฐานของโรงกลึง แม้ว่าจะมีอิเล็กโทรดที่แต่งกายสม่ำเสมอ แต่ก็ลดเวลาในการผลิตอันมีค่าลงอย่างไรก็ตาม การปรับสภาพเคล็ดลับที่สึกด้วย Electrode Dresser เป็นวิธีที่สะดวกและประหยัดซึ่งช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด
ประเภทของเคสคัตเตอร์
เส้นผ่านศูนย์กลางรูเจาะของหัวกัดทำหน้าที่เป็นตัวนำทางเพื่อให้หัวกัดทำงานในตำแหน่งที่ถูกต้องซึ่งสัมพันธ์กับส่วนปลายโปรดระบุเคสคัตเตอร์ที่ตรงกับขนาดทิป
| เครื่องตัดเลขที่ |
รูปร่างเคล็ดลับ (ปกติ) |
เส้นผ่านศูนย์กลางสูงสุดที่ สามารถซ่อมแซมได้ (Dø) |
บทความจอง |
| <1> |
5R 6R 6.5R 8R |
10ø 12ø 13ø 16ø |
6R x 12ø 6.5R x 13ø 8R x 16ø
|
| <2> |
10R หรือมากกว่า (ถึง 200R) |
18ø
|
16R x 18ø 20R x 18ø |
| <3> |
Aø x 6R Aø x 6.5R
Aø x 8R
|
12ø 13ø
16ø
|
5ø x 6.5R x 13ø 6ø x 6.5R x 13ø 5ø x 8R x 16ø 6ø x 8R x 16ø 8ø x 8R x 16ø |
| <4> |
rx Aø x 6R rx Aø x 8R |
12ø 16ø |
40r x 6ø x 8R x 16ø |
| <5> |
5 ถึง 6r x60° 3 ถึง 4r x90° 5r หรือมากกว่า x90° |
13ø 16ø 18ø |
ไม่มี |
| <6> |
6 ถึง 9ø x 50 ° 10ø หรือมากกว่า 50° 5 ถึง 7ø x 60° (6ø x60°) 8 ถึง 9ø x 60° 10ø หรือมากกว่า x60° 3 ถึง 4ø x 75 ° 5 ถึง 6ø x 75 ° 7ø หรือมากกว่า x 75° 3ø x 90° 4ø x หรือมากกว่า 90°
3ø หรือมากกว่า x 120 °
|
13ø 16ø 13ø 16ø 16ø 18ø 13ø 16ø 18ø 16ø 18ø
18ø
|
6ø x 60° x 13ø 6ø x 60° x 16ø
6ø x 75° x 16ø
4ø x 90° x 18ø 5ø x 90° x 18ø 6ø x 90° x 18ø 5ø x 120 ° x 18ø 5ø x 120 ° x 18ø |
| <7> | rx เ x θ° | ทำ | |
| <8> | Aø xrx θ° | ทำ | |
| <9> | NS | 18ø | F x 18ø |
