จาน 4J36 (Invar 36) สำหรับเครื่องมือและแม่พิมพ์สำหรับเครื่องมือประกอบการบินและอวกาศ
1.คำอธิบาย:
4J36 เป็นที่รู้จักกันในชื่อ Invar 36 มีข้อได้เปรียบในการขยายตัวที่ต่ำและมีอุณหภูมิสูง Invar 36 เป็นโลหะผสมนิกเกิลเหล็ก 36% ซึ่งมีอัตราการขยายตัวประมาณหนึ่งในสิบของเหล็กกล้าคาร์บอนที่อุณหภูมิสูงถึง 204 ℃
Invar เป็นโลหะผสมออสเทนนิติกมีความแข็งแรงเหนียวเหนียวและมีความต้านทานการกัดกร่อนในระดับที่เป็นประโยชน์เป็นแม่เหล็กที่อุณหภูมิต่ำกว่าจุด Curie และไม่ใช่แม่เหล็กที่อุณหภูมิสูงกว่าดังนั้น Invar จึงเป็นแม่เหล็กเสมอในช่วงอุณหภูมิที่มีลักษณะการขยายตัวต่ำInvar เป็นโลหะผสมมาตรฐานสำหรับการขยายตัวต่ำถึง 400oF. สำหรับเครื่องมือและแม่พิมพ์สำหรับคอมโพสิต areospace
การใช้เครื่องมือเทอร์โมสตัท bimetallic และชุดประกอบก้านและท่อสำหรับตัวควบคุมอุณหภูมิ
2.องค์ประกอบทางเคมี:
| ธาตุ | นาที | สูงสุด |
| คาร์บอน | - | 0.15 |
| นิกเกิล | 36.0 เล็กน้อย | 36.0 เล็กน้อย |
| ฟอสฟอรัส | - | .006 |
| เหล็ก | บาล | บาล |
| ซิลิคอน | - | 0.40 |
| แมงกานีส | - | 0.60 |
| กำมะถัน | - | 0.004 |
| โครเมียม | - | 0.25 |
| โคบอลต์ | - | 0.50 |
3. ข้อมูลจำเพาะ:
| แรงดึงดูดเฉพาะ | 8.05 |
| ความหนาแน่น | |
| Ib / cu ใน | 0.291 |
| กก. / ลบ.ม. | 8055 |
| การนำความร้อน | |
| Btu-in / ฟุต² / ชม. /oฉ | 72.6 |
| W / m þ K | 10.5 |
| การรักษาความร้อน | เวลา / อุณหภูมิ / เย็น | ใบสมัคร |
| อบเต็ม | 1 ชม. 1550 นoF หรือ 2 ชม. ที่ 1350 ℃โดยอากาศหรือเตาอบเย็น | หลังจากขึ้นรูปหรือเชื่อมอย่างกว้างขวาง |
| คลายความเครียด (ไม่จำเป็น) | 2 ชม. ที่ 600 oF อากาศหรือเตาอบเย็น |
1. ระหว่างการกลึงหยาบและขั้นสุดท้าย 2. หลังจากการซ่อมแซมรอยเชื่อมเล็กน้อย |

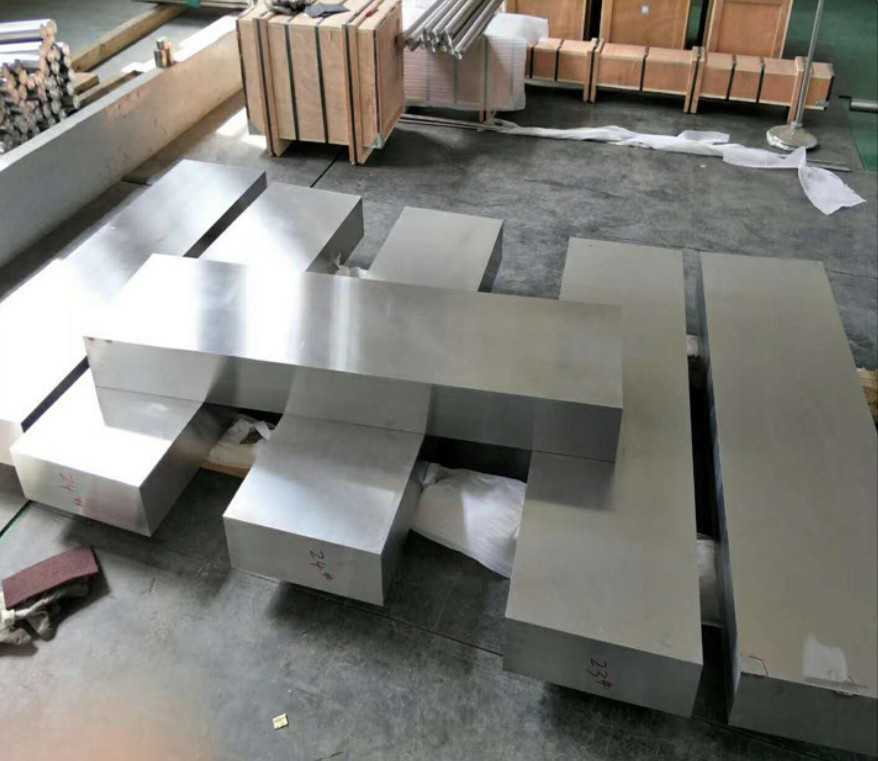

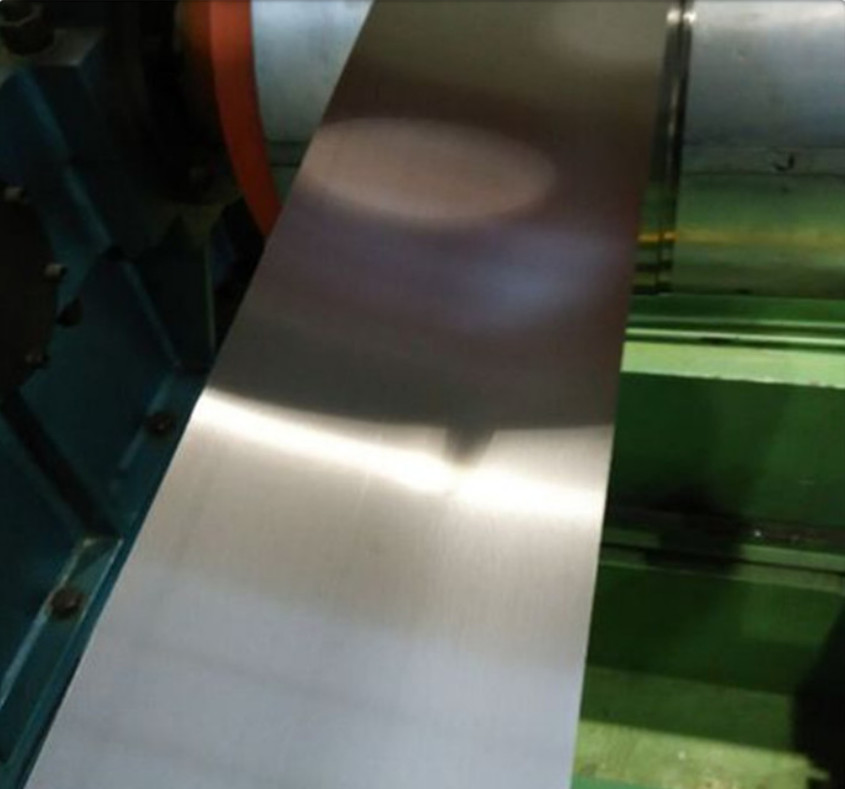

5. รูปภาพ
