ขายส่งสกรูและบาร์เรลสำหรับเครื่องอัดรีดสกรูคู่พลาสติก
1. คำอธิบาย
ส่วนประกอบสกรูประเภทต่างๆ สามารถใช้ในเครื่องอัดรีดแบบสกรูคู่ โดยทั่วไปแล้ว ส่วนประกอบสกรูมีสี่ประเภทหลัก องค์ประกอบการนวด องค์ประกอบการปั๊มย้อนกลับ และองค์ประกอบการผสม สำหรับแต่ละประเภทมีหลายประเภท
ตรวจสอบ spline ภายใน 100% ด้วย spline plug gauge เพื่อให้แน่ใจว่าส่วนประกอบต่างๆ สามารถสับเปลี่ยนกันได้
องค์ประกอบเครื่องอัดรีดแบบสกรูคู่ทั้งหมดของเราเสร็จสิ้นโดยการเจียร CNC หลังจากการอบชุบด้วยความร้อนความหยาบผิวของซีรีส์นี้มีค่าน้อยกว่า Ra0.8 ซึ่งขจัดอิทธิพลของการเปลี่ยนรูปจากการอบชุบด้วยความร้อนที่มีต่อคุณภาพของส่วนประกอบได้อย่างสมบูรณ์
2. พารามิเตอร์องค์ประกอบสกรูเครื่องอัดรีดสกรูคู่:
|
แบบอย่าง |
สกรูเส้นผ่านศูนย์กลางใหญ่ (D/mm) | สกรูเส้นผ่านศูนย์กลางเล็กน้อย (d/mm) | ด/ด | ระยะศูนย์ (มม.) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3. องค์ประกอบสกรู
รูปทรงขององค์ประกอบลำเลียงช่วยให้สามารถขนส่งผลิตภัณฑ์ผ่านเครื่องอัดรีดได้ดีองค์ประกอบลำเลียงแต่ละชิ้นมีลักษณะเฉพาะตามจำนวนเที่ยวบิน ความยาวเป็นมิลลิเมตร และระยะพิทช์ระยะพิทช์ถูกกำหนดให้เป็นความยาวแกนในหน่วยมิลลิเมตร ซึ่งจำเป็นสำหรับเกลียวที่สมบูรณ์องค์ประกอบการลำเลียงที่มีระยะพิทช์สูงจะให้เอฟเฟกต์การลำเลียงที่ดีกว่าองค์ประกอบที่มีระยะพิทช์น้อยองค์ประกอบเหล่านี้ใช้เพื่อส่งต่อวัสดุ เช่น ที่ช่องป้อน เพื่อหลีกเลี่ยงแรงดันที่เพิ่มขึ้นมากเกินไปที่ช่องเปิด

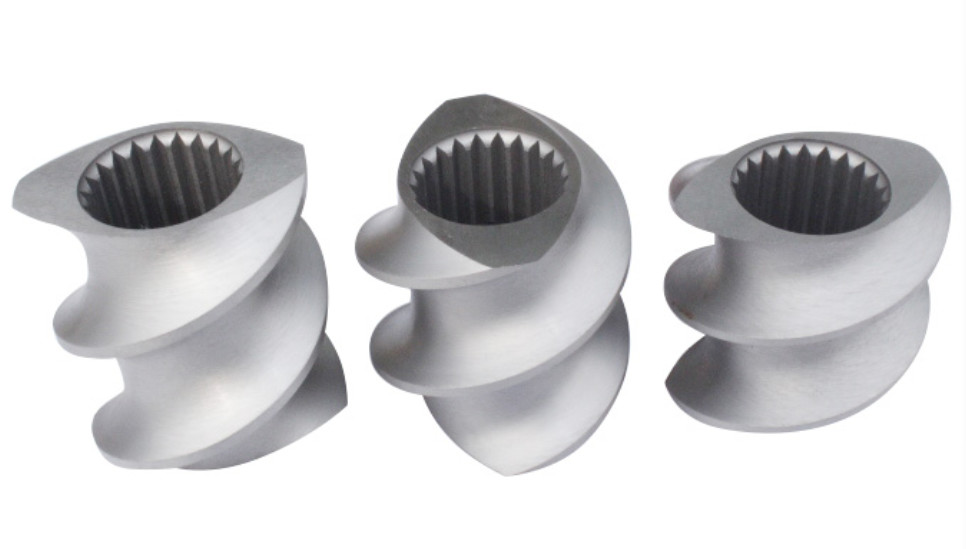

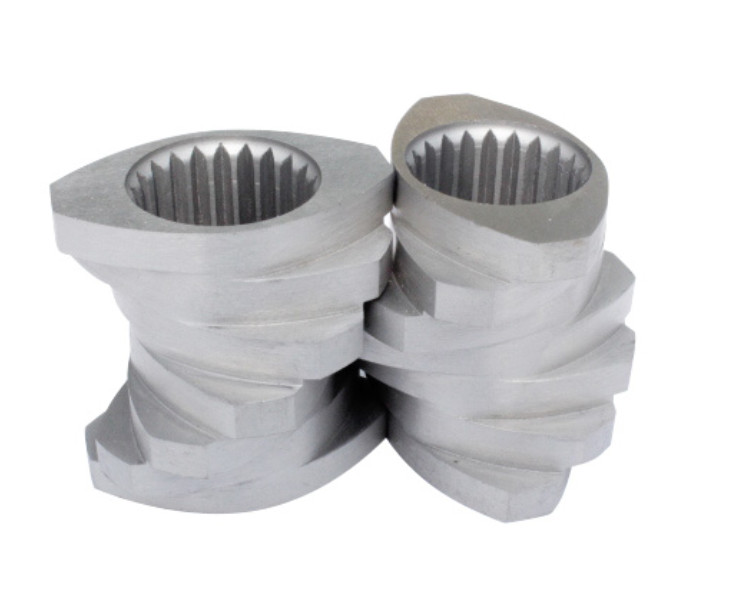

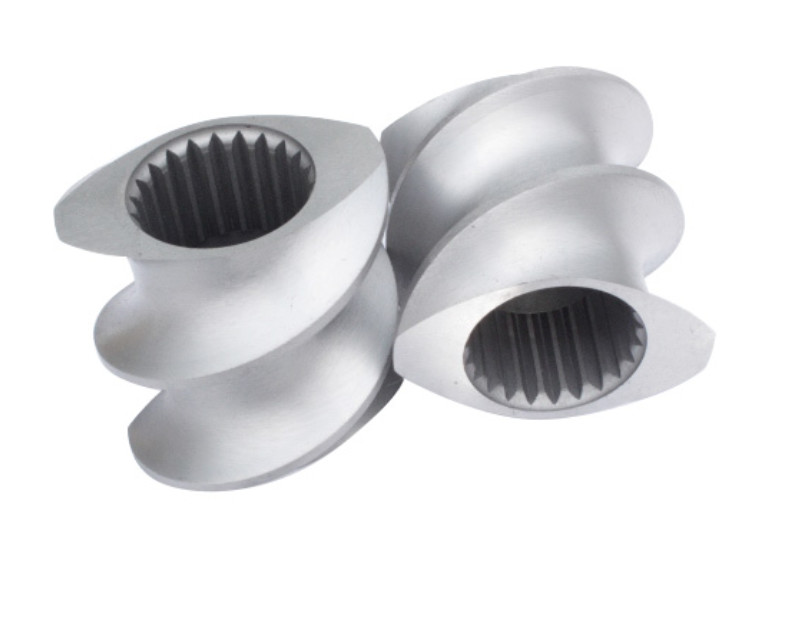

4.รูปภาพ:
