เพลาสกรูและองค์ประกอบสกรูที่สมบูรณ์สำหรับเครื่องอัดรีดแบบสกรูคู่พร้อมราคาที่ได้เปรียบ
1. คำอธิบาย
ชิ้นส่วนอะไหล่เครื่องอัดรีดสกรูคู่ในการออกแบบเซ็กเมนต์วัสดุที่ทนต่อการสึกหรอ
บล็อกการนวดด้วยสกรูที่สร้างขึ้นบนหลักการโมดูลาร์ช่วยให้เปลี่ยนอัตราส่วน L/D ของสกรูได้อย่างง่ายดายเพื่อให้เหมาะกับวัสดุที่แตกต่างกัน
ส่วนประกอบสกรูทำจาก W6Mo5Cr4V2 (เป็นเหล็กกล้าที่มีความเร็วสูง) ความแข็งของชิ้นส่วนสกรูคือ HRC58-62 และสามารถเปลี่ยนได้ตามความต้องการของกระบวนการ
ตรวจสอบ spline ภายใน 100% ด้วย spline plug gauge เพื่อให้แน่ใจว่าส่วนประกอบต่างๆ สามารถสับเปลี่ยนกันได้
องค์ประกอบเครื่องอัดรีดแบบสกรูคู่ทั้งหมดของเราเสร็จสิ้นโดยการเจียร CNC หลังจากการอบชุบด้วยความร้อนความหยาบผิวของซีรีส์นี้มีค่าน้อยกว่า Ra0.8 ซึ่งขจัดอิทธิพลของการเปลี่ยนรูปจากการอบชุบด้วยความร้อนที่มีต่อคุณภาพของส่วนประกอบได้อย่างสมบูรณ์
| รหัส | รหัสสินค้า | วัสดุโลหะผสม | HRC | ทนต่อการกัดกร่อน |
| อา | BLM-02 | โลหะผสมนิกเกิลฐาน | 52-56 | 8 |
| บี | BLM-03 | โลหะผสมนิกเกิลฐาน
|
52-56 | 9 |
| ค | BLM-04 | โลหะผสมนิกเกิลฐาน | 40-45 | 8 |
| ดี | BLM-05 | โลหะผสมทังสเตนคาร์ไบด์ฐานนิกเกิล | 56-60 | 8 |
2. พารามิเตอร์องค์ประกอบสกรูเครื่องอัดรีดสกรูคู่:
|
แบบอย่าง |
สกรูเส้นผ่านศูนย์กลางใหญ่ (D/mm) | สกรูเส้นผ่านศูนย์กลางเล็กน้อย (d/mm) | ด/ด | ระยะศูนย์ (มม.) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3. การออกแบบตามหลักการแบบโมดูลทำให้สามารถเปลี่ยนชิ้นส่วนสกรูด้วยชิ้นส่วนใหม่ได้หากสึกหรอระหว่างการใช้งาน
วัสดุ: เหล็กกล้าเครื่องมือความเร็วสูงคุณภาพสูง W6Mo5Cr4V2
ความแข็งทั้งหมด: HRC58-60
ประเภทสกรู: การปิดกั้น

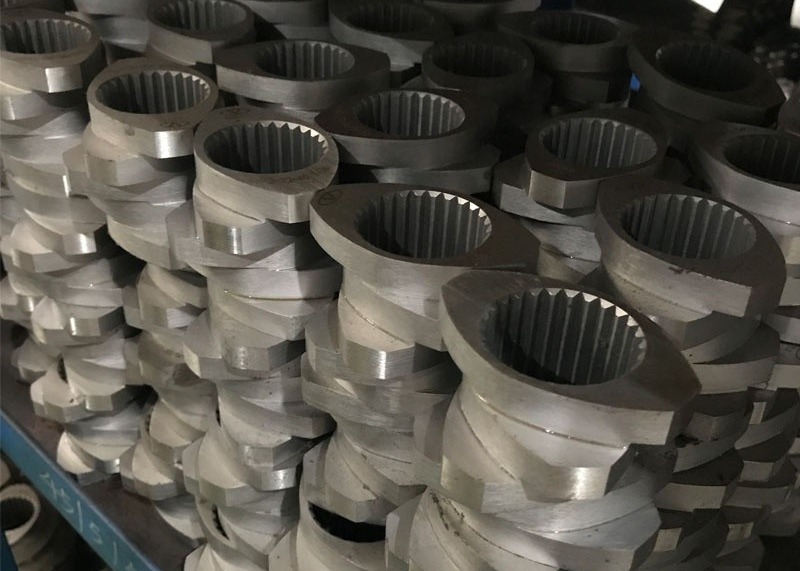

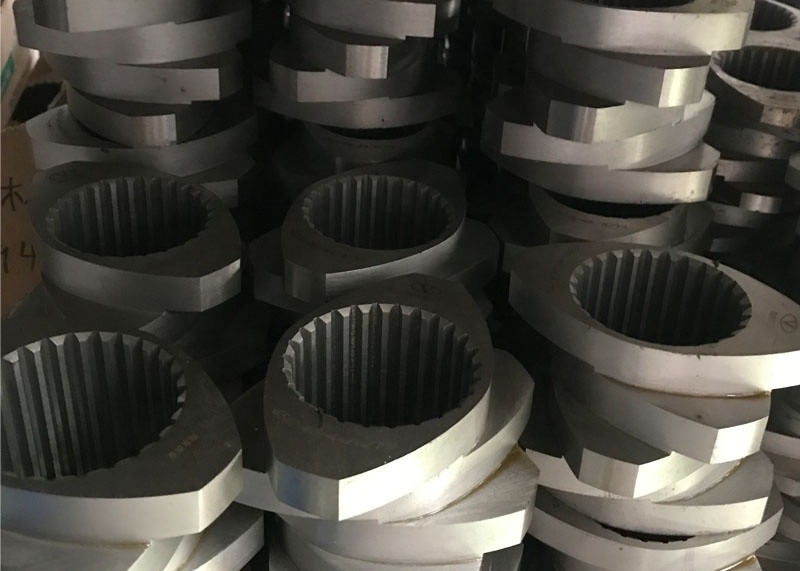

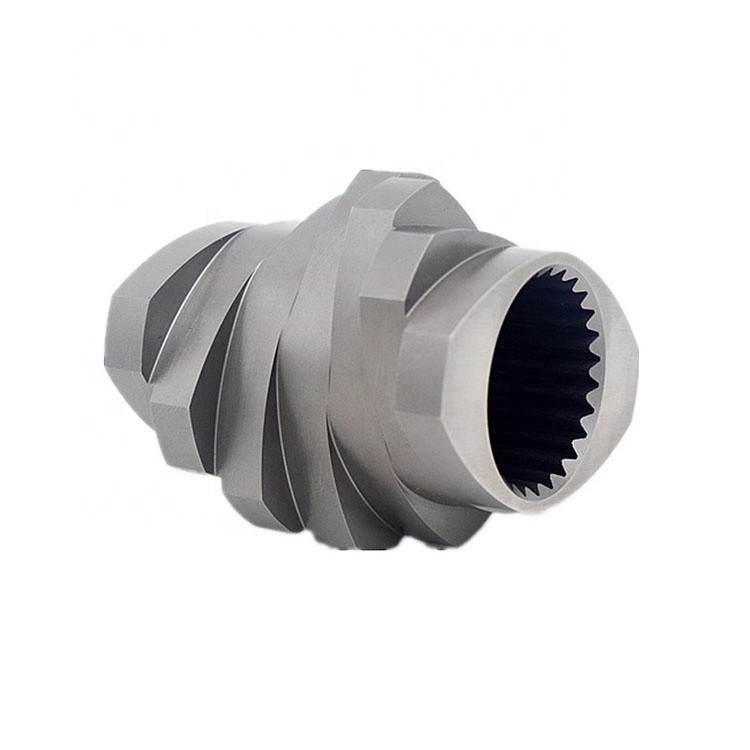

4.รูปภาพ:
