สกรูและบาร์เรลสำหรับเครื่องอัดรีดพลาสติกสกรูคู่
1. คำอธิบาย
เพลาเป็นแบบ spline ซึ่งดีสำหรับการกระจายแรงบิด
การใช้วัสดุ 40CrNiMoA ความกะทัดรัดจะเพิ่มขึ้นโดยการปลอมและการประมวลผล และแรงบิดของวัสดุได้รับการปรับปรุงโดยกระบวนการบำบัดความร้อน
องค์ประกอบทางเคมีของวัสดุ:
| องค์ประกอบ | ค | มิน | Cr | นิ | โม |
| เนื้อหา | 0.37-0.44 | 0.50-0.80 | 0.60-0.90 | 1.25-1.65 | 0.15-0.25 |
2. พารามิเตอร์องค์ประกอบสกรูเครื่องอัดรีดสกรูคู่:
|
แบบอย่าง |
สกรูเส้นผ่านศูนย์กลางใหญ่ (D/mm) | สกรูเส้นผ่านศูนย์กลางเล็กน้อย (d/mm) | ด/ด | ระยะศูนย์ (มม.) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3.คุณสมบัติทางกลของวัสดุ
ความหนาแน่น (กก./ลบ.ม.): ประมาณ 7830
โมดูลัสยืดหยุ่น (GPa): 209
ความต้านแรงดึง: b (MPa): ≥ 980 (100)
ความแข็งแรงของผลผลิต: s (MPa): ≥ 835 (85)
การยืดตัวคือ 5%: ≥ 12
อัตราการลดลงของหน้าตัด (%): ≥ 55
พลังงานกระแทก Akv (J): ≥ 78
ค่าความทนทานต่อแรงกระแทกของ alpha kv (J/cm): ≥ 98 (10)

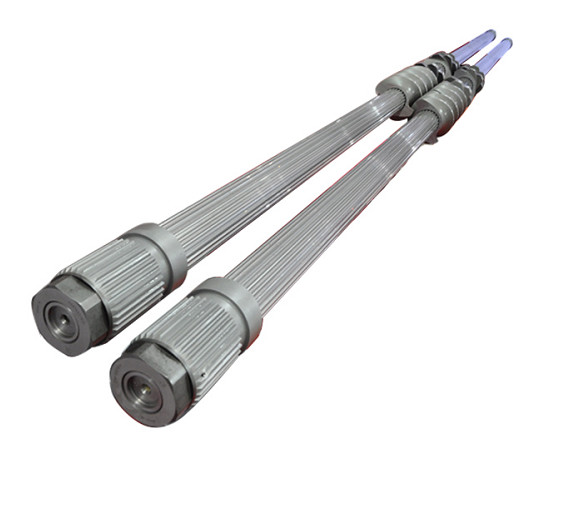

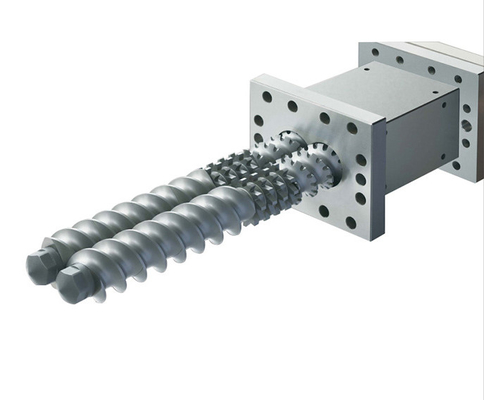

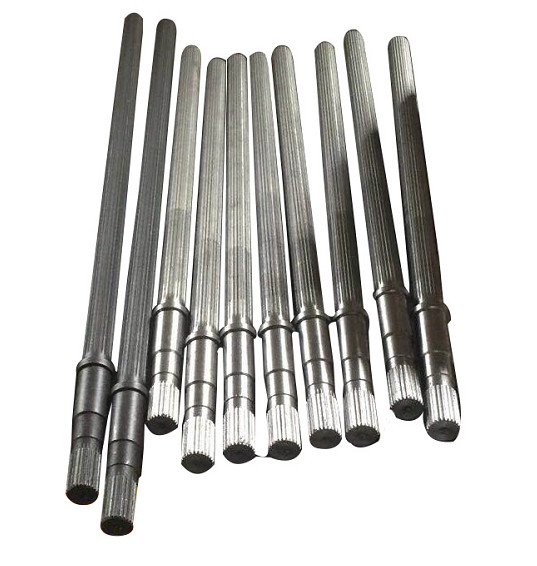

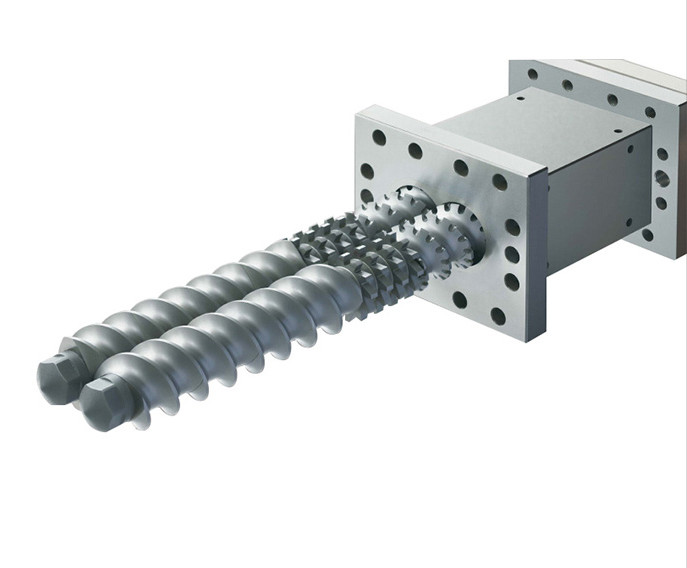

4.รูปภาพ:
