องค์ประกอบสกรูที่กำหนดเองสำหรับเครื่องอัดรีดสกรูคู่
1. คำอธิบาย
ประเภทองค์ประกอบสกรูสำหรับแต่ละฟังก์ชัน: การป้อน การหลอม การผสม การระบายอากาศ การอัดแรงดัน
สกรูประสานหมุนร่วมและเช็ดซึ่งกันและกันด้วยระยะห่างที่แคบ เพื่อไม่ให้มีเศษตกค้างในร่องสกรู และลดความพยายามในการทำความสะอาดลง
หน้าที่ขององค์ประกอบสกรูส่วนใหญ่ใช้ในการลำเลียงวัสดุส่วนการป้อนและการแยกก๊าซโดยทั่วไปจะมีระยะพิทช์ยาวเพื่อปรับปรุงการลำเลียงและการแยกก๊าซออกจากวัสดุสำหรับวัสดุที่มีความหนาแน่นต่ำ ส่วนป้อนสามารถใช้ส่วนประกอบช่องลึกเพื่อเพิ่มความสามารถในการป้อนองค์ประกอบสกรูแบบแบ่งส่วนการสูบจ่ายมักจะใช้ระยะพิทช์ขนาดเล็กซึ่งใช้ในการอัดแรงดัน ปรับปรุงความหนาแน่นของวัสดุที่หัวดาย และทำให้การอัดรีดมีความเสถียรมากขึ้น
โดยทั่วไปแล้วบล็อกการนวดจะใช้สำหรับการหลอมและผสมวัสดุพลังงานความร้อนเกิดจากแรงเฉือนเชิงกลวัสดุสามารถหลอมและผสมได้อย่างรวดเร็ว ร่วมกับองค์ประกอบพิเศษเพื่อกระจายวัสดุอย่างสม่ำเสมอยิ่งขึ้น
| รหัส | รหัสสินค้า | วัสดุโลหะผสม | HRC | ทนต่อการกัดกร่อน |
| อา | BLM-02 | โลหะผสมนิกเกิลฐาน | 52-56 | 8 |
| บี | BLM-03 | โลหะผสมนิกเกิลฐาน |
52-56 | 9 |
| ค | BLM-04 | โลหะผสมนิกเกิลฐาน | 40-45 | 8 |
| ดี | BLM-05 | โลหะผสมทังสเตนคาร์ไบด์ฐานนิกเกิล | 56-60 | 8 |
2. พารามิเตอร์องค์ประกอบสกรูเครื่องอัดรีดสกรูคู่:
|
แบบอย่าง |
สกรูเส้นผ่านศูนย์กลางใหญ่ (D/mm) | สกรูเส้นผ่านศูนย์กลางเล็กน้อย (d/mm) | ด/ด | ระยะศูนย์ (มม.) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3.ระบบเพลาสกรูมีลักษณะดังต่อไปนี้:
สกรูที่มีระยะพิทช์และความยาวต่างๆ
ก้อนนวดแป้งที่มีมุมซวนหลายมุม จำนวนจานนวดและความกว้างของจาน
เคล็ดลับสกรูเพื่อยึดชุดสกรูตามแนวแกน
การเชื่อมต่อฟันเฟืองเพื่อให้แน่ใจว่ามีการไหลของพลังงานระหว่างเพลาสกรูและส่วนประกอบสกรู

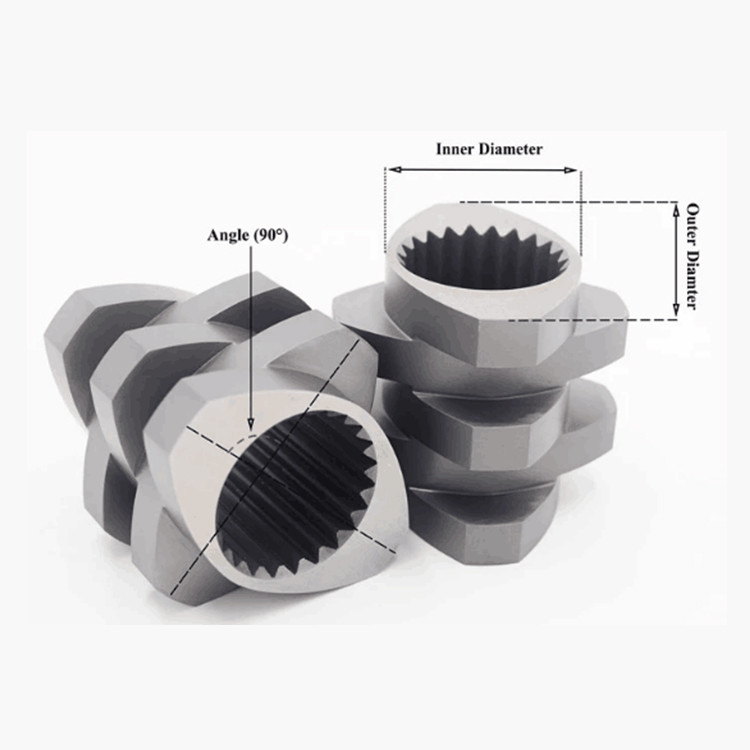

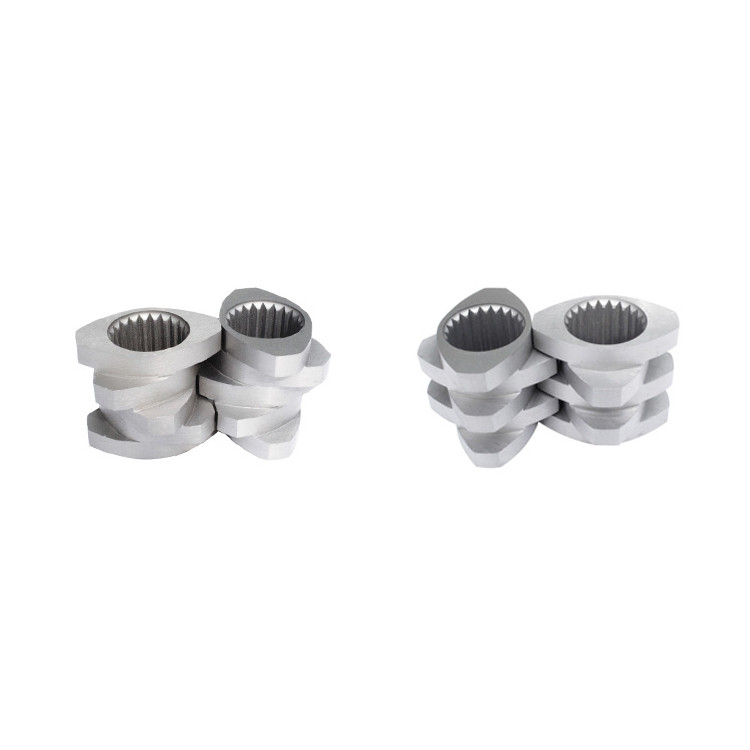

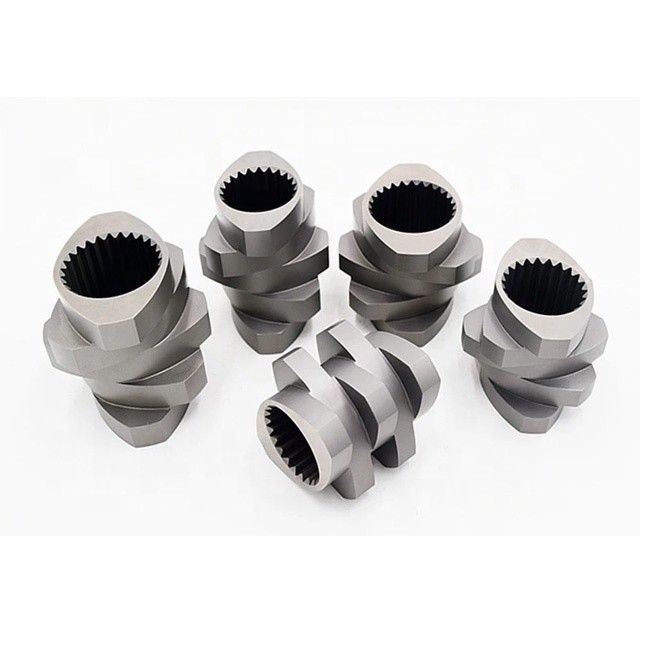

4.รูปภาพ:
