ไบเมทัลลิกกระบอกสกรูสำหรับเครื่องอัดรีดพลาสติก
1. คำอธิบาย

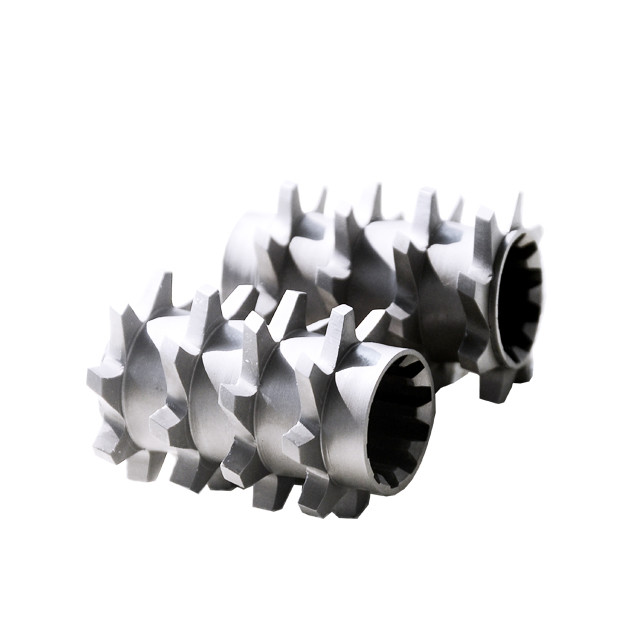

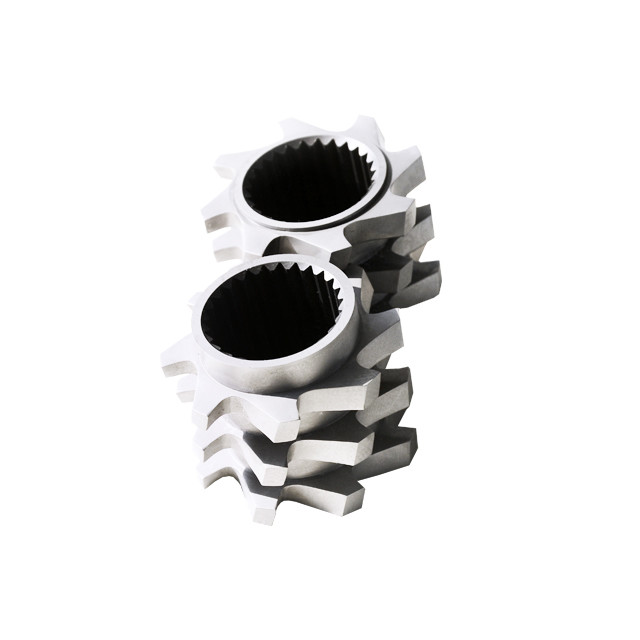

ชิ้นส่วนอะไหล่เครื่องอัดรีดสกรูคู่ในการออกแบบเซ็กเมนต์วัสดุที่ทนต่อการสึกหรอ
บล็อกการนวดด้วยสกรูที่สร้างขึ้นบนหลักการโมดูลาร์ช่วยให้เปลี่ยนอัตราส่วน L/D ของสกรูได้อย่างง่ายดายเพื่อให้เหมาะกับวัสดุที่แตกต่างกัน
ส่วนประกอบสกรูทำจาก W6Mo5Cr4V2 (เป็นเหล็กกล้าที่มีความเร็วสูง) ความแข็งของชิ้นส่วนสกรูคือ HRC58-62 และสามารถเปลี่ยนได้ตามความต้องการของกระบวนการ
กระบวนการสกรู:
Blanking ->การเจาะ ->การกลึงหยาบ ->การชุบแข็งและการแบ่งเบาบรรเทา ->การกลึงเสร็จสิ้น ->การกัดหยาบ ->การกัดเสร็จสิ้น ->สร้างร่องสำหรับไบเมทัลลิก ->ไบเมทัลลิกโดย PTA ->การเจียรหยาบ ->การขัดหยาบ ->สร้างร่องฟันหรือคีย์ ->ไนไตรดิ้ง ->บดละเอียด ->ขัด ->บรรจุและจัดส่ง
กระบวนการบาร์เรล:
Blanking ->การเจาะ ->การกลึงหยาบ ->การคว้านหยาบ ->การชุบแข็งและการแบ่งเบาบรรเทา ->เสร็จสิ้นการคว้าน(0.4-0.8มม.) ->ทำร่องสำหรับไบเมทัลลิก ->ไบเมทัลลิกโดย PTA ->การบดละเอียด ->การกลึงเสร็จสิ้น ->การกัดรูป้อน & รูระบาย -> ไนไตรดิ้ง -> ทำรูเล็ก ๆ อื่น ๆ รูเทอร์โมมิเตอร์ รูตำแหน่ง -> พื้นผิวการเจียรของรูป้อนและรูระบาย -> การขัด -> การบรรจุและการจัดส่ง
2. วัสดุที่ใช้สกรูและบาร์เรล
| วัตถุดิบ | ข้อกำหนดการประมวลผลผลิตภัณฑ์สำเร็จรูป |
| 38CrMoAIA, SACM645 | การบำบัดด้วยไนไตรด์ |
| Cr12MoV, Cr12, | โลหะผสมเหล็ก |
| 38CrMoAIA, SACM645, 40Cr, AISI4140, 42CrMo | โลหะผสมเหล็ก |
| 4Cr5MoSiV1,SKD-61,SKD-11 | Bimetallic ของการหล่อแบบแรงเหวี่ยงรูด้านใน |
| GHII3 | ธรรมชาติยากหลังจากอุณหภูมิสูง |
3.พารามิเตอร์ทางเทคนิค
| แบบอย่าง | L/D | กำลังการผลิต (กก. / ชม.) | มอเตอร์ขับเคลื่อน (กิโลวัตต์) | ความเร็วในการหมุนของสกรู (rpm) | ความสูงตรงกลาง |
| BLM20 | 20:1 | 3-5 | 1.1/1.5/2.2 | 10-60 | 1000-1400 |
| BLM25 | 25:1 | 10-60 | 2.2/3.0/4.0 | 10-60 | 1000-1400 |
| BLM30 | 25:1 | 10-60 | 2.2/3.0/4.0 | 10-60 | 1000-1400 |
| BLM45 | 25-36:1 | 10-150 | 5.5-22 | 10-150 | 1000-1400 |
| BLM65 | 25-36:1 | 20-150 | 22-75 | 20-150 | 1000 |
| BLM75 | 25-36:1 | 20-150 | 30-132 | 20-150 | 1000 |
| BLM90 | 25-36:1 | 20-110 | 30-185 | 20-110 | 1,000-1100 |
| BLM120 | 25-36:1 | 20-90 | 75-280 | 20-90 | 1000-1250 |
| BLM150 | 25-36:1 | 20-75 | 90-400 | 20-75 | 1,000-1300 |
