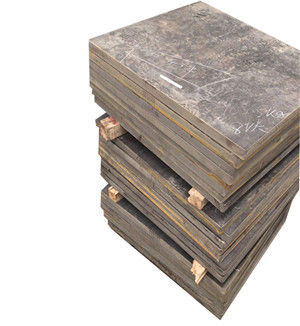

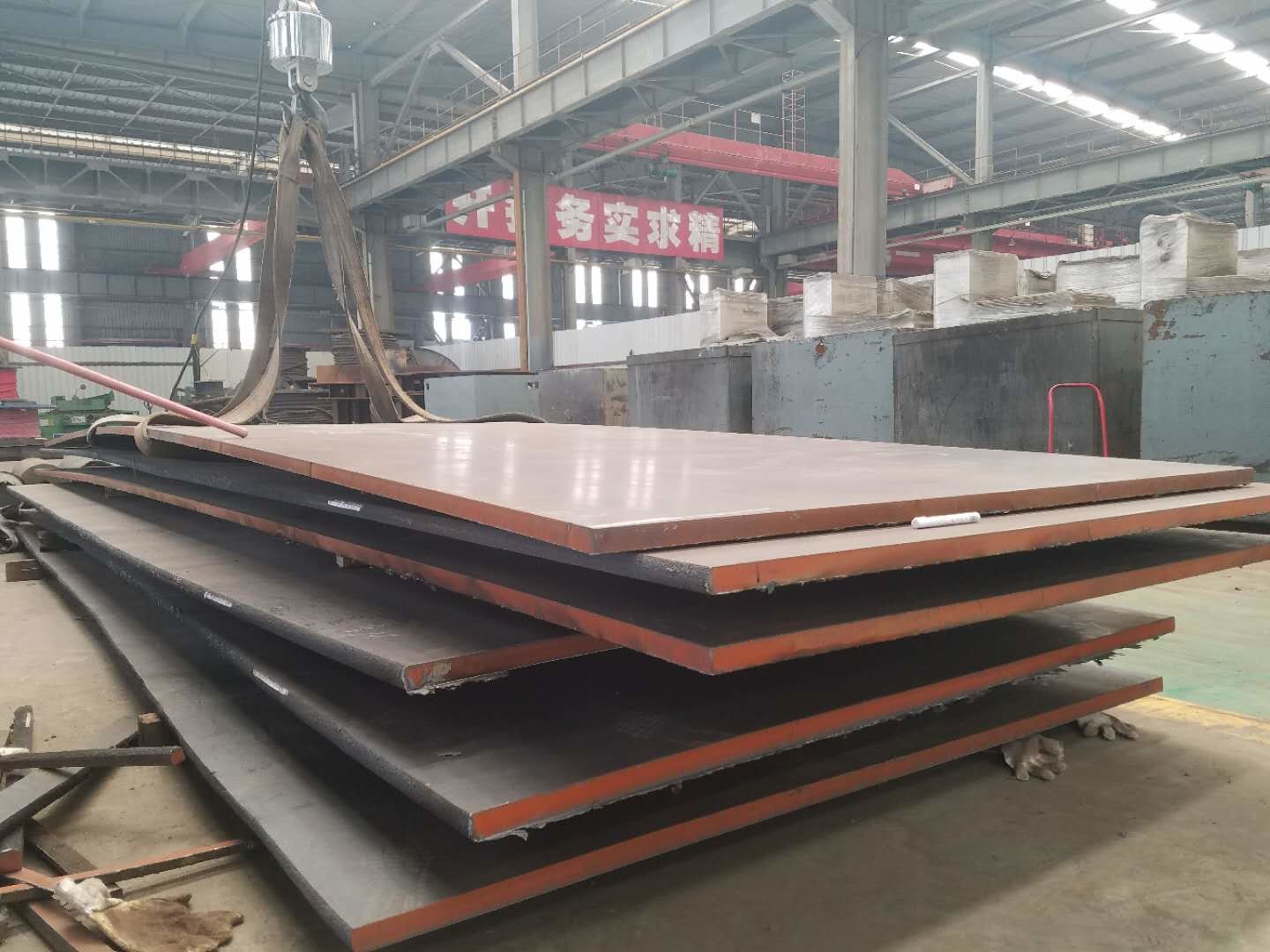

แผ่นโลหะผสมนิกเกิล Invar 4J36 Invar 36 แผ่น
1 .คำอธิบาย:
โลหะผสม 4J36 เรียกอีกอย่างว่าโลหะผสม INVARจุด Curie ของโลหะผสมอยู่ที่ประมาณ 230 ℃ที่อุณหภูมิต่ำกว่านี้ อัลลอยจะเป็นเฟอร์โรแมกเนติกและมีค่าสัมประสิทธิ์การขยายตัวที่ต่ำมากที่อุณหภูมิสูงกว่านี้ อัลลอยด์จะไม่ใช่แม่เหล็ก, ค่าสัมประสิทธิ์การขยายตัวเพิ่มขึ้น.โลหะผสมนี้ใช้เป็นหลักในการผลิตส่วนประกอบที่มีขนาดคงที่โดยประมาณในช่วงการเปลี่ยนแปลงของอุณหภูมิ และใช้กันอย่างแพร่หลายในอุตสาหกรรมวิทยุ เครื่องมือวัดความเที่ยง เครื่องวัด และอุตสาหกรรมอื่นๆ
4J36 สามารถเชื่อมได้ด้วยการเชื่อมออกซีอะเซทิลีน การเชื่อมอาร์ก การเชื่อมด้วยไฟฟ้า และการเชื่อมอะตอมไฮโดรเจนเนื่องจากค่าสัมประสิทธิ์การขยายตัวสัมพันธ์กับองค์ประกอบทางเคมีของโลหะผสม จึงควรหลีกเลี่ยงองค์ประกอบโลหะผสมให้มากที่สุดเนื่องจากการเชื่อมดังนั้นจึงเป็นการดีที่สุดที่จะใช้การเชื่อมอาร์กอาร์กโลหะเติมสำหรับการเชื่อมควรมี 0.5% ถึง 1.5% ของไททาเนียมเพื่อลดรูพรุนและรอยแตกในการเชื่อม
2 .กระบวนการอบชุบด้วยความร้อน
|
การหลอมบรรเทาความเครียด
|
ความร้อนถึง 530~550℃ เก็บไว้ 1~2 ชม.เย็นในเตา
|
|
การหลอม
|
ให้ความร้อนถึง 830~880℃ ค้างไว้ 30 นาทีเตาทำความเย็น
|
|
เสถียรภาพ
|
(1) ความร้อนถึง 830 ℃ ในบรรยากาศป้องกัน ค้างไว้ 20 นาที~ 1 ชม. ดับ (2) Temper
|
|
ข้อควรระวัง
|
(1) โลหะผสมไม่สามารถชุบแข็งได้โดยการอบชุบด้วยความร้อน
(2)การรักษาพื้นผิวสามารถพ่นทราย ขัดเงา และดอง
|
|
พิมพ์
|
ขนาด
|
|
|
ลวด
|
D= 0.1~8mm
|
|
|
เปลื้องผ้า
|
กว้าง= 5~250mm
|
T= 0.1mm
|
|
กระดาษฟอยล์
|
กว้าง= 10~100mm
|
T= 0.01~0.1
|
|
บาร์
|
Dia= 8~100mm
|
L= 50~1000
|
4 .4J36 องค์ประกอบทางเคมี%
|
นิ
|
35~37
|
เฟ
|
บาล.
|
โค
|
-
|
ซิ
|
≤0.3
|
|
โม
|
-
|
Cu
|
-
|
Cr
|
-
|
มิน
|
0.2~0.6
|
|
ค
|
≤0.05
|
พี
|
≤0.02
|
ส
|
≤0.02
|
|
|
|
θ/℃
|
α1/10-6℃-1
|
θ/℃
|
α1/10-6℃-1
|
|
20~-60
|
1.8
|
20~250
|
3.6
|
|
20~-40
|
1.8
|
20~300
|
5.2
|
|
20~-20
|
1.6
|
20~350
|
6.5
|
|
20~-0
|
1.6
|
20~400
|
7.8
|
|
20~50
|
1.1
|
20~450
|
8.9
|
|
20~100
|
1.4
|
20~500
|
9.7
|
|
20~150
|
1.9
|
20~550
|
10.4
|
|
20~200
|
2.5
|
20~600
|
11.0
|
