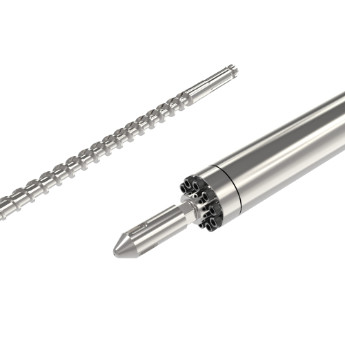

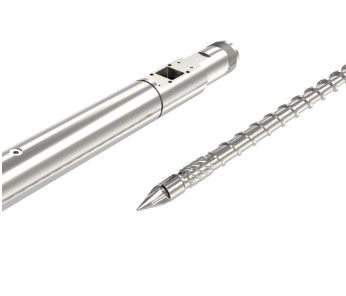

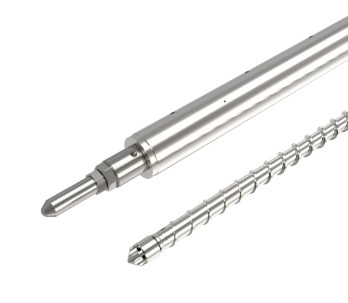

โตชิบา Ec50xs Ec75xs I1.5 สกรูทรงกระบอก Bimetallic พร้อมชุดทิปสำหรับเครื่องจักรพลาสติก
1 .คำอธิบาย
กระบอกสกรูคู่ทรงกรวยเครื่องอัดรีดชนิดต่าง ๆ ของเราสำหรับวัตถุดิบพลาสติกที่แตกต่างกัน / เครื่องอัดรีดแบรนด์ในประเทศ / ต่างประเทศ เรายังจัดหาสำหรับบริษัทเครื่องจักรพลาสติกในประเทศ
เส้นผ่านศูนย์กลางของสกรู: Φ15mm-Φ360mmL/D=15-56
ความยาวของสกรูและกระบอก/กระบอก:8000mm
ตามวัสดุและผลิตภัณฑ์พลาสติกที่แตกต่างกันเพื่อออกแบบโครงสร้างสกรู อัตราการบีบอัด และ L/D ที่แตกต่างกัน
ตามวัสดุและผลิตภัณฑ์พลาสติกที่แตกต่างกันเพื่อออกแบบ Barrel ที่แตกต่างกันพร้อมระบบไอเสียและระบบโหลดแรง IKV
| ซีรี่ส์สกรู | วัสดุ |
| EPS4000 | โลหะผสม Bimetallic |
| ASSAB A-88 | |
| EPS5000 | ฮิตาชิ SKD-61, SKH-55 |
| EPS6000 | ASSAB V10, PM60 |
| EPS7000 | โลหะผสมสเปรย์แบบเต็ม |
| EPS8000 | ASSAB Elmax |
2 .ขั้นตอนการผลิต
การตัดวัสดุ→การลอก→การชุบแข็งและการแบ่งเบาบรรเทา→การกลึงหยาบ→เชิงคุณภาพ→การกลึงกึ่งละเอียด→เชิงคุณภาพ→การเจียรรักษาเสถียรภาพตามธรรมชาติ→การเจียร→ไนโตรเจน→การขัดผิว→การกลึงเกลียว CNC →การขัดจนได้ผลิตภัณฑ์สุดท้าย
3 .ข้อกำหนดสกรู
| ข้อมูลจำเพาะของสกรู | |
| เส้นผ่านศูนย์กลางของสกรู | 20-220 มม. |
| แรงหนีบแม่พิมพ์ | 250-3200 ตัน |
| ยิงน้ำหนัก | 30-30000G |
| ความลึกของชั้นไนไตรด์ | 0.5-0.8 มม. |
| ความแข็งของไนไตรเดอร์ | 900-1000 HV |
| ความเปราะบางของไนไตรด์ | น้อยกว่าเกรด 1 |
| ความขรุขระของพื้นผิว | รา 0.4 |
| ความเป็นเส้นตรงของสกรู | 0.015 มม. |
| ชุบฮาร์ดโครม | >= 950 |
| ความลึกของชั้นชุบโครเมียม | 0.025-0.085 มม. |
| ความลึกของชั้น Bimetallic | 3 มม. |
| ความแข็งของโลหะผสม | HRC 62-72 |
4 .พารามิเตอร์ทางเทคนิค
|
วัสดุฐาน |
1)38CrMoAlA(JIS SACM645);2)Cr12MOV(JISSKD-11) ; |
|
วัสดุโลหะผสม Bimetallic |
1) Fe-based alloy2) Ni-based alloy/Deloroalloy |
|
โลหะผสมสองชั้น |
ระดับ A - บรรจุทังสเตน 40% |
|
การรักษาพื้นผิว |
การรักษาความร้อน |
5 .วัสดุ
สกรูและบาร์เรล mวัสดุที่ใช้เหล็ก 38CrMoALA การดับและแบ่งเบาบรรเทาคุณภาพไนโตรเจนกระบวนการขัดเงาอายุการใช้งานยาวนานความต้านทานการสึกหรอความต้านทานการกัดกร่อนที่ดี ฯลฯ สามารถใช้แทนอุปกรณ์ขั้นสูงและอุปกรณ์ในประเทศที่มีประสิทธิภาพสูง .
ข้อมูลจำเพาะ: Φ20mm- Φ300mm
อัตราส่วนภาพ: L / D = 15-65
วัสดุและเทคโนโลยี:
1. การบำบัดด้วยไนไตรดิ้ง 38CrMoALA
ความลึกของไนไตรดิ้ง: 0.5-0.8 มม. ความแข็งของไนไตรด์: HV > 920
2. การชุบ 42CrMo: การชุบด้วยความถี่สูง + การชุบ / การชุบ bimetal PTA +
ความแข็งชุบโครเมียม: มากกว่าหรือเท่ากับ HV800 ความหนา 0.03-0.05 มม. ความหยาบ Ra0.2um
3. การปรับสภาพ SKD61 การชุบสูญญากาศและการชุบแข็งแบบบูรณาการ
ดัชนีความแข็ง: HRC > 55-58 ความตรง 0.015 มม./ม. ความหยาบ ra0.4um
4. 9Cr18Mov ดับสูญญากาศ, CNC เจียรกลม
ดัชนีความแข็ง: HRC > 50-55 ความตรง 0.015 มม./ม. ความหยาบ ra0.4um
5. ชุบโครเมียมแข็งข้อมูลจำเพาะ:
ความหนาของการชุบโครเมียม: 0.05-0.10 มม. ความแข็งของชั้นโครเมียม: HV≥960
