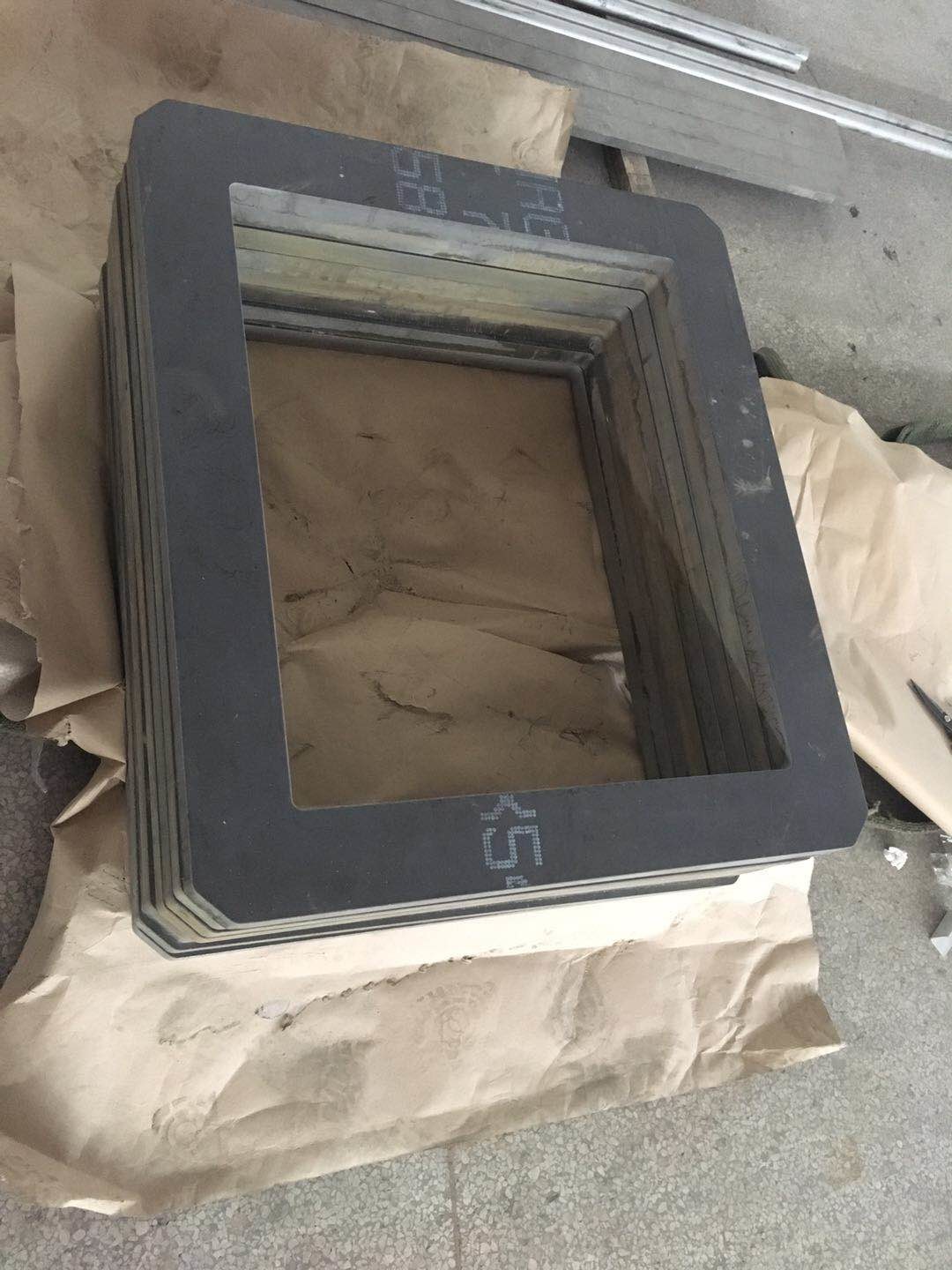

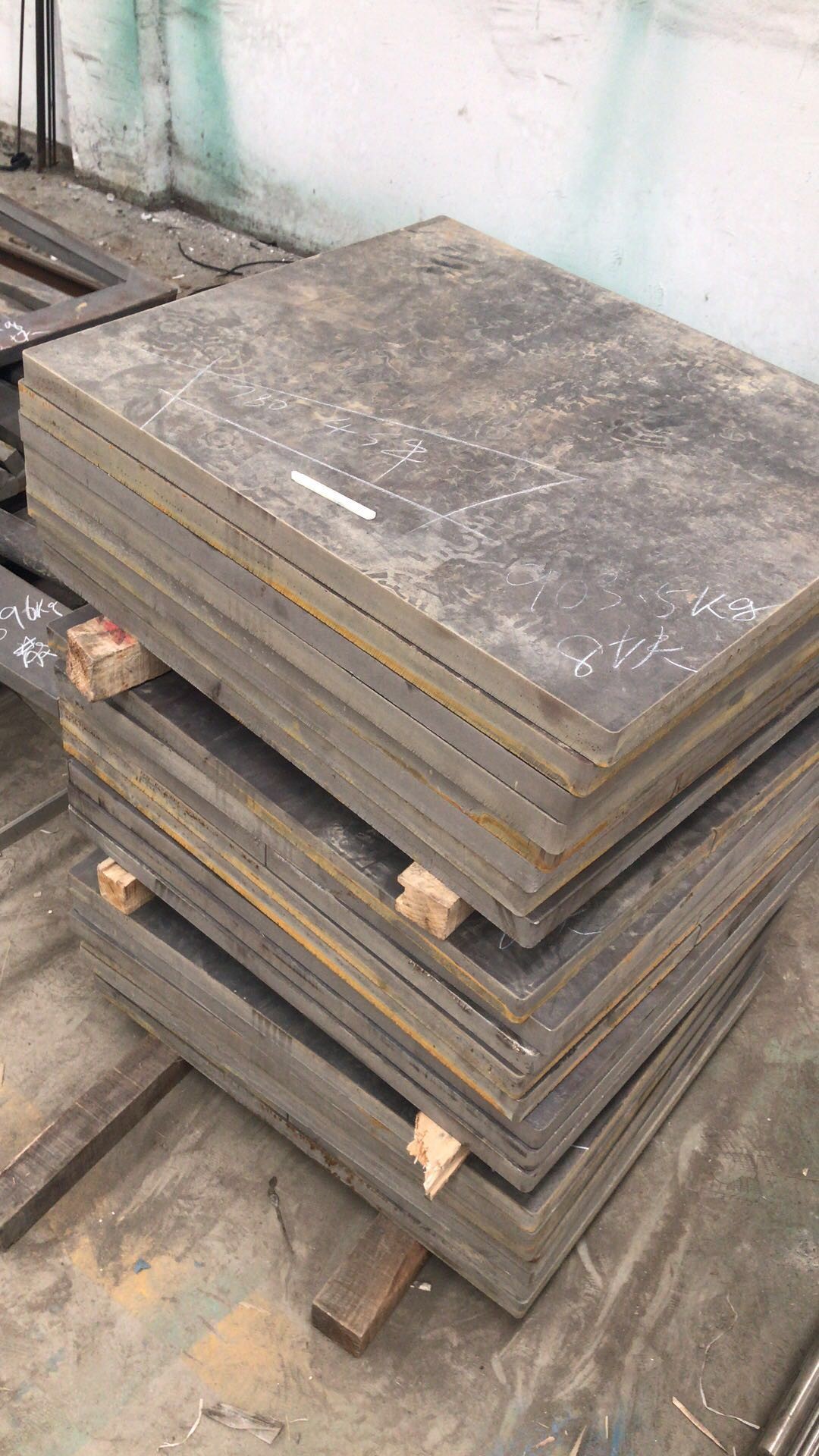

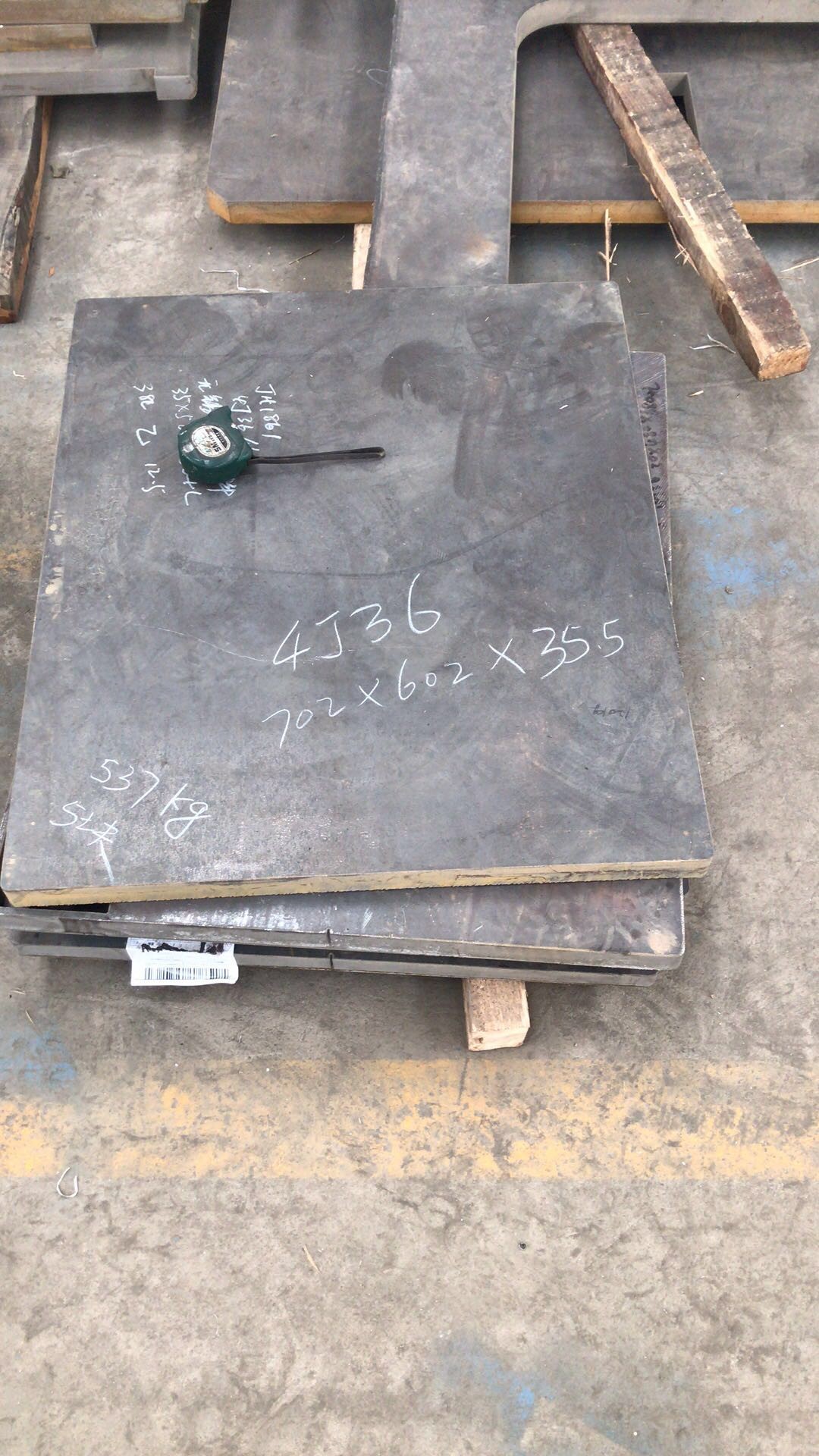

Invar36 Nilo 36 36h แผ่น 34X250X500mm สำหรับ OLED
1 .คำอธิบาย:
ชื่อ Invar มาจากคำว่า invariable ซึ่งหมายถึงการขาดการขยายตัวหรือการหดตัวตามการเปลี่ยนแปลงของอุณหภูมิ
มันถูกประดิษฐ์ขึ้นในปี 1896 โดยนักฟิสิกส์ชาวสวิส Charles Édouard Guillaumeเขาได้รับรางวัลโนเบลสาขาฟิสิกส์ในปี 1920 สำหรับการค้นพบนี้ ซึ่งทำให้สามารถปรับปรุงเครื่องมือทางวิทยาศาสตร์ได้
OhmAlloy-4J36 (Invar) ใช้ในที่ที่ต้องการความเสถียรในมิติสูง เช่น เครื่องมือวัดความเที่ยง นาฬิกา เกจวัดแผ่นดินไหว กรอบหน้ากากเงาของโทรทัศน์ วาล์วในมอเตอร์ และนาฬิกาต้านแม่เหล็กในการสำรวจที่ดิน เมื่อมีการปรับระดับระดับความสูงในลำดับแรก (ความเที่ยงตรงสูง) ไม้เท้าปรับระดับ (ก้านปรับระดับ) ที่ใช้จะทำจาก Invar แทนที่จะเป็นไม้ ไฟเบอร์กลาส หรือโลหะอื่นๆสตรัทอินวาร์ถูกใช้ในลูกสูบบางตัวเพื่อจำกัดการขยายตัวทางความร้อนภายในกระบอกสูบ
2 .องค์ประกอบปกติ%
|
|
35~37.0 |
เฟ |
บาล. |
โค |
- |
ซิ |
≤0.3 |
|
โม |
- |
Cu |
- |
Cr |
- |
มิน |
0.2~0.6 |
|
ค |
≤0.05 |
พี |
≤0.02 |
ส |
≤0.02 |
|
คุณสมบัติทางกายภาพทั่วไป
|
|
8.1 |
|
ความต้านทานไฟฟ้าที่20ºC(mm2/m) |
0.78 |
|
ปัจจัยอุณหภูมิของความต้านทาน(20ºC~200ºC)X10-6/ºC |
3.7~3.9 |
|
การนำความร้อน λ/ W/(m*ºC) |
11 |
|
Curie point Tc/ ºC |
230 |
|
โมดูลัสยืดหยุ่น E/ Gpa |
144 |
3 .แอปพลิเคชัน
ในวิทยุและอุปกรณ์อิเล็กทรอนิกส์
ผลิตชิ้นส่วนควบคุมอากาศยาน
ระบบแสงและเลเซอร์
ในเทอร์โมสแตทไบเมทัลลิกและในชุดประกอบแบบก้านและท่อสำหรับตัวควบคุมอุณหภูมิ
4 .คุณสมบัติทางกลทั่วไป
|
|
การยืดตัว |
|
Mpa |
% |
|
641 |
14 |
|
689 |
9 |
|
731 |
8 |
5 .ปัจจัยอุณหภูมิของความต้านทาน
| ช่วงอุณหภูมิ ºC | 20~50 | 20~100 | 20~200 | 20~300 | 20~400 |
| aR/ 103 *ºC | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
| กระบวนการบำบัดความร้อน | |
| การหลอมเพื่อบรรเทาความเครียด | อุ่นที่อุณหภูมิ 530~550ºC ค้างไว้ 1~2 ชั่วโมงเย็นลง |
| การหลอม | เพื่อขจัดการชุบแข็งซึ่งนำออกมาในกระบวนการรีดเย็นและดึงเย็นการหลอมต้องใช้ความร้อนถึง 830~880ºC ในสุญญากาศ ค้างไว้ 30 นาที |
| กระบวนการรักษาเสถียรภาพ | ในสื่อป้องกันและให้ความร้อนถึง 830 ºC ค้างไว้ 20 นาที~ 1 ชม. ดับ เนื่องจากความเครียดที่เกิดจากการดับ ให้ความร้อนถึง 315ºC ค้างไว้ 1~4 ชม. |
ข้อควรระวัง |
ไม่สามารถชุบแข็งได้ด้วยความร้อน การรักษาพื้นผิวสามารถพ่นทราย ขัด หรือดอง โลหะผสมสามารถใช้สารละลายกรดไฮโดรคลอริก 25% ที่ 70 ºC เพื่อล้างพื้นผิวออกซิไดซ์ |
